Инструкция по установке и настройке радиостанций и антенн PRESIDENT.

1) Три основных правила:
1. Радиостанция работает только от 12 V.
2. Важно не спутать плюс (+) и минус (-).
3. Нельзя нажимать на тангенту (ручка на микрофоне) без подключенной антенны.

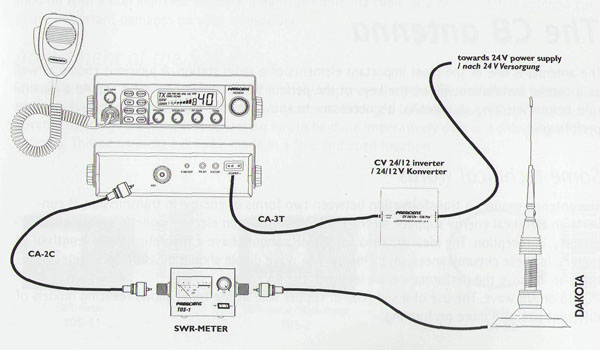

2) Схема подключения радиостанции 24V (через преобразователь 24-12V).

24 V
12 V	''>

3) Рекомендации по установке антенны:
Есть два типа антенн: врезные и магнитные.

Все антенны крепятся только к железу (крепить к пластику запрещено).

1) Магнитные Антенны
Магнитная антенна торговой марки PRESIDENT идет прокалибрована с завода. Особых настроек она не требует. Лучшее место для ее размещения - средняя точка на автомобиле.

2) Антена врезная
Для врезной антенны предусматривается несколько видов креплений:

SG-100

SG-100 - Крепление на водосток автомобиля KF-110 - Крепление на боковое зеркало/трубку

KF-110

Если антенна ставится на боковую трубку зеркала нужно обязательно проверить, чтобы металл трубки прикасались к металлической части кабины. Ту часть трубки, которая прикасается к креплению рекомендуется зачистить от краски.
При установке антенны на водосток, нужно убедиться, что крепление имеет хороший контакт с кабиной. Можно также зачистить краску в том месте, где болты крепления соприкасаются с металлом и в том месте, где антенна имеет массу с креплением.
Есть также вариант установки врезной антенны в штатное место кабины, которое сейчас есть у многих производителей автотранспорта.

Не рекомендуется:
1) близко наклонять антенну к кабине, так как антенна использует всю массу железа к которому прикасается. То есть, если антенна будет близко наклонена, она сама может препятствовать своей работе (создавать экранирование сигнала сама себе);
2) ставить антенну под спойлер, так как он будет препятствовать нормальному выходу сигнала;
3) ставить антенну очень низко за кабиной, так как кабина и тент также будут препятствовать нормальному выходу сигнала;
4) складывать кольцами антенный кабель.

Категорически запрещается обрезать антенный кабель!

Есть также вариант установки врезной антенны в штатное место кабины, которое сейчас есть у многих производителей автотранспорта.

Калибровка TOS (КСВ-метра)

После того как вы установили антенну, подключили питание к радиостанции, необходимо провести калибровку. Для этого используется прибор КСВ-метр.

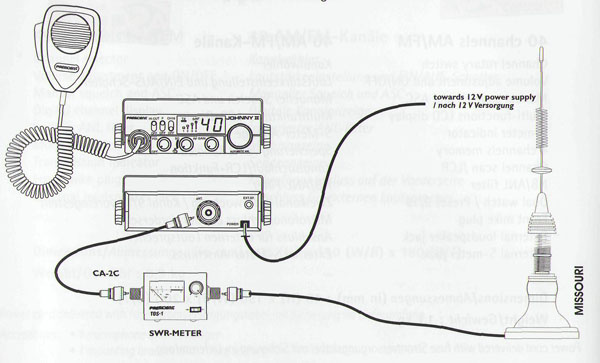

КСВ-метр устанавливается между радиостанцией и антенной.

С этой стороны выходит провод к радиостанции

А с этой стороны подключается антенна

TOS (КСВ-метр)
Тумблер на лицевой панели КСВ-метра следует установить в положение FWD. Регулятор CAL закрутить по максимуму против часовой стрелки. На радиостанции нужно выбрать 20 канал, модуляцию АМ.
Следующий шаг - зажать и удерживать тангенту на микрофоне. Регулятор CAL нужно крутить за часовой стрелкой, пока стрелка не станет в положение SET (крайнее правое положение на шкале). После того, как стрелка стала в положение SET, тумблер на лицевой панели переключаем в положение REF (при этом тангенту необходимо держать зажатой). Стрелка на шкале должна стать между показателями 1,1 и 1,8, чем ближе до1 тем лучше.
Если указатель КСВ-метра больше 5, это означает, что нет массы или замкнутый центральный провод с обмоткой. Поэтому нужно проверить все подключения антенны.

Также, может быть эффективным изменение места положения антенны на кабине.

Как крайняя мера, регулируется указатель КСВ уменьшением длины штыря антенны:
- в том месте, где штырь заходит в антенну, нужно разжать зажим штыря шестигранным ключом (который идет в комплекте с каждой антенной). Необходимо поднять штырь на 1-2 см и зажаты его в таком положении и проверить снова указатель КСВ.
- если указатель КСВ стал дальше от 1, чем был с первого замера, то нужно сделать обратную процедуру, то есть опустить штырь в первоначальное положение. Снова замерить указатель КСВ.
- если он стал ближе к 1, необходимо с верхней части штыря снять пробку и откусить 1-2 см стального прута и снова проверить указатель КСВ. Если он приближается к 1, то Вы на верном пути.
Процедуру нужно повторить столько раз, сколько необходимо для того, чтобы указатель КСВ стал в положение 1,1 - 1,3, что является самым оптимальным.



ВНИМАНИЕ!

Настройка радиостанции

После того как Вы подсоединили питание к радиостанции и откадибровали антенну, включите радиостанцию кнопкой 1.

1) Все радиостанции по умолчанию настроены на европейскую раскладку сетки, что отображается буквой Е .
В Украине используется советская сетка частот, что отображается буквами PL .
Для изменения положения Е на PL нужно сделать следующие действия:
Тумблер F из положения OFF переместить в положение F, после чего выключить и включить радиостанцию (в радиостанции JOHNSON II ASC кнопку F нужно зажать и удерживать при выключении и включении радиостанции).
2) После включения радиостанции, на экране буква E будет мигать. Клавишами переключения каналов нужно выбрать положение PL .
3) Тумблер F из положения F переместить в положение OFF (в радиостанции JOHNSON II ASC кнопку F нужно отпустить и снова зажать до подачи звукового сигнала). После чего выключить и включить радиостанцию.
4) Фильтры на всех радиостанциях такие как HI-CUT и NB/ANL рекомендуется включить.
5) Общий канал в Украине 15, сетка PL, модуляция АМ.
